【技术分享】HDMI 面板信号不稳定简易解决方案

一、故障现象

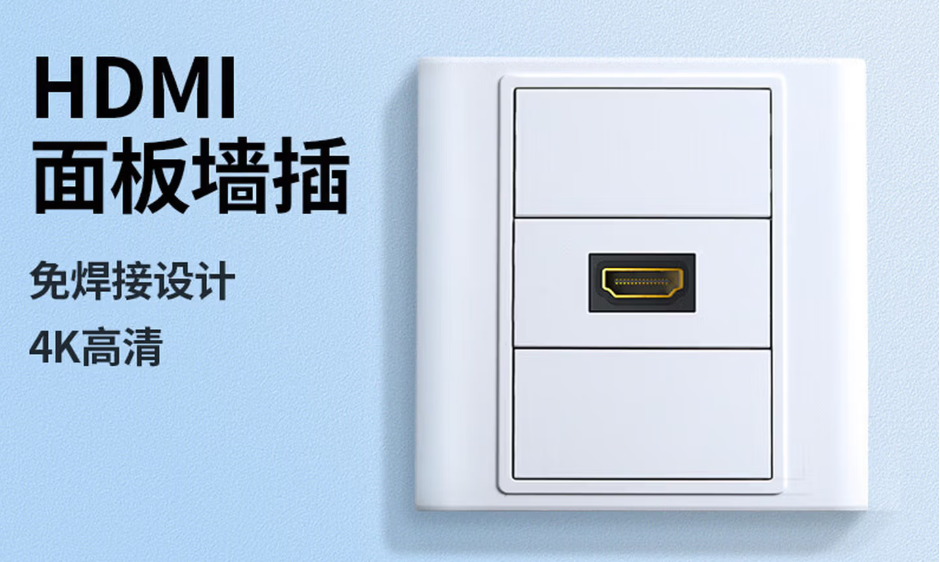

原系统信号链路：信号源端 5m/8m 普通铜缆 HDMI 线 + 墙面 HDMI 86 面板 + 末端 2m 普通铜缆 HDMI 线，接入 4K 显示设备后出现如下问题：

1. 输出 2K 分辨率画面可正常稳定传输；切换至 4K 分辨率时频繁闪屏、黑屏、信号反复重握手；
2. 部分台式机、笔记本电脑无法识别显示设备，无图像输出；
3. 设备热插拔、主机休眠唤醒后大概率丢失 HDMI 信号。

二、故障原因分析

1. 4K@60Hz 高带宽传输对线缆阻抗、信号完整性要求极高，普通铜缆 HDMI 长线自身存在信号衰减；
2. 链路中间增加墙面 HDMI 面板转接，叠加两处接头接触损耗，进一步劣化高速差分信号；
3. 整段链路总长度叠加后超出无源铜缆 HDMI 可靠传输极限，带宽余量不足，低带宽 2K 模式可勉强工作，4K 模式无法稳定建立握手。

三、整改实施方案

取消原有普通铜缆 HDMI 布线方案，将 5m/8m 长距离段线缆替换为有源光纤 HDMI 高清线，保留原有墙面安装面板结构不变，末端 2m 短线维持原有合格 HDMI 线缆不动，重新接线调试。

注意：如果还是出现不稳定情况，不末端改成HDMI光纤线。

四、整改效果

1. 光纤传输无电信号衰减、不受电磁干扰，长距离高带宽传输带宽充足，4K 分辨率画面持续稳定，不再闪屏、黑屏；
2. 所有电脑主机均可正常识别 4K 显示设备，图像、音频同步正常输出；
3. 主机休眠唤醒、接口热插拔、设备轮番切换场景下 HDMI 握手稳定，故障彻底解决，系统长期连续运行可靠。
