展馆中信号传输设备如何选型?

一、各类线材介绍

展厅安装调试过程中,最担心就是信号传输不稳定,导致需要重新布线或者更换昂贵的设备把信号传过来,这样不仅花费昂贵的代价,而且耽误工期。

项目前期选择合理的设备传输信号,可以减少后期不必要麻烦。信号传输设备我们常用有VGA线、HDMI线DVI线DP线HDMI双绞线(网线)延长器DIV、DP或者HDMI光纤延长器。其中VGA线为模拟信号,HDMI线、DVI线、DP线、HDMI双绞线延长器、DIV、DP或者HDMI光纤延长器为数字信号。下面我分别介绍下:

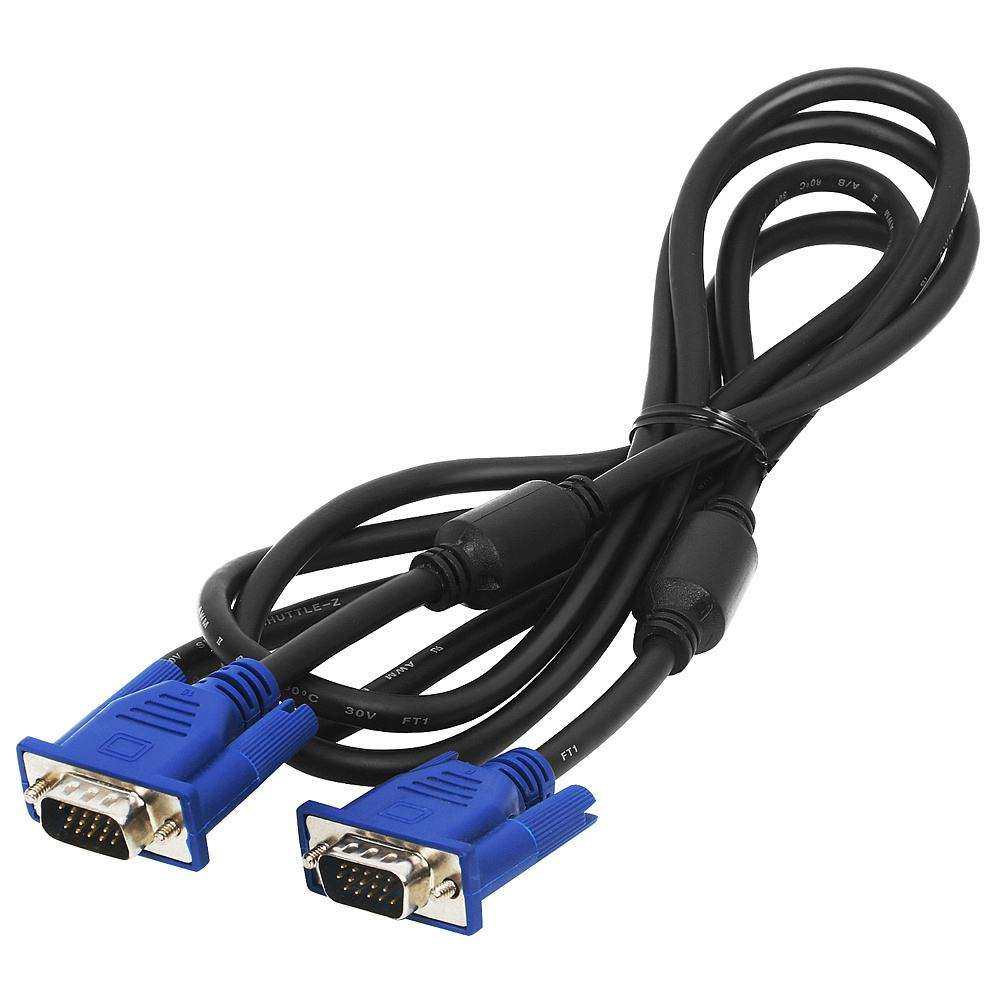

1.1、VGA线

要说 VGA 接口的历史,最早可以追溯到1987年了,普遍采用蓝色插头,也是最有辨识度的一个接口。VGA 接口有3排针脚,每排5个,共有15针。我们的童年回忆大脑袋显示器使用的都是 VGA 接口。

VGA 接口传输的是模拟信号,抗干扰能力弱,最大支持1080P分辨率。3+4/6VGA线的传输距离是15-30M。线芯粗屏蔽过关的金佳佰业无氧铜VGA线能达到30M的传输距离,劣质VGA线超过15M就会产生拖影模糊等画质问题。

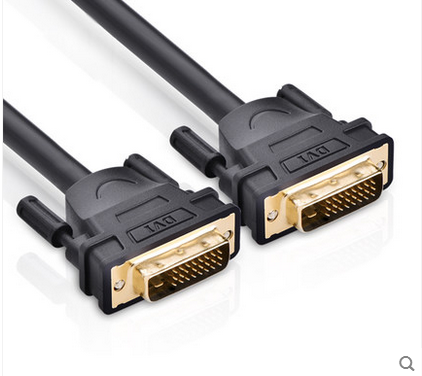

1.2、DVI线

DVI接口可以支持的最大分辨率是2560 x 1600,刷新率60Hz,这对模拟接口来讲已经难能可贵了。要清楚的是,这一标准无法支持太多的色彩空间。像VGA一样,它只能传输视频信号不能传输音频信号。

DVI-I接口是一种集DVI-A和DVI-D大成于一身的混合式接口,它既可以兼容DVI-D又可以兼容DVI-A,是目前兼容性最好的DVI接口。视线缆质量而定DVI线最远传输距离为7-15M,内置信号放大器的金佳佰业DVI线能达到30M稳定传输。

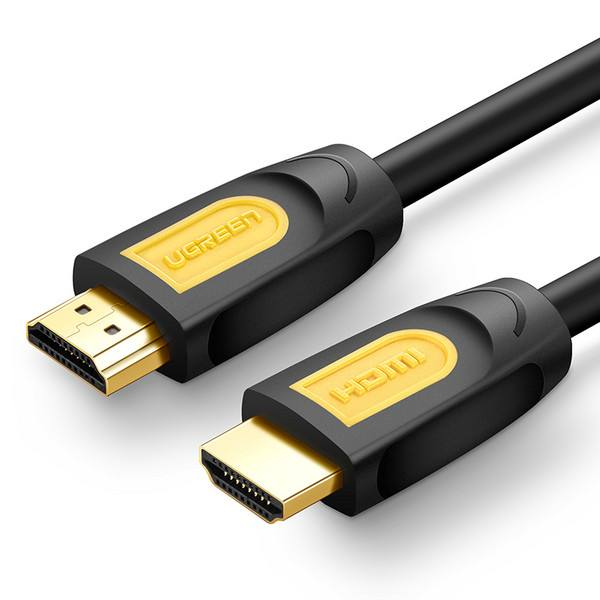

1.3、HDMI线

HDMI的中文翻译就是高清晰度多媒体接口,是一种非常高效的全数字化图像以及声音的传送接口,这也就意味着,只需要一条HDMI线材就能够同时传输高清的视频信号以及音频信号。HDMI2.0支持最高4K 60HZ超高清分辨率。

市面上的HDMI线品质良莠不齐,大多数HDMI线在传输距离超过10米后信号衰减就比较严重。普通的铜缆HDMI线最长距离在15M左右,但是一般超过8M就不再支持4K高清。内置信号放大器的工程专用HDMI线能传输1080P视频80M,光纤HDMI线能100M全程传输4K 60HZ视频。

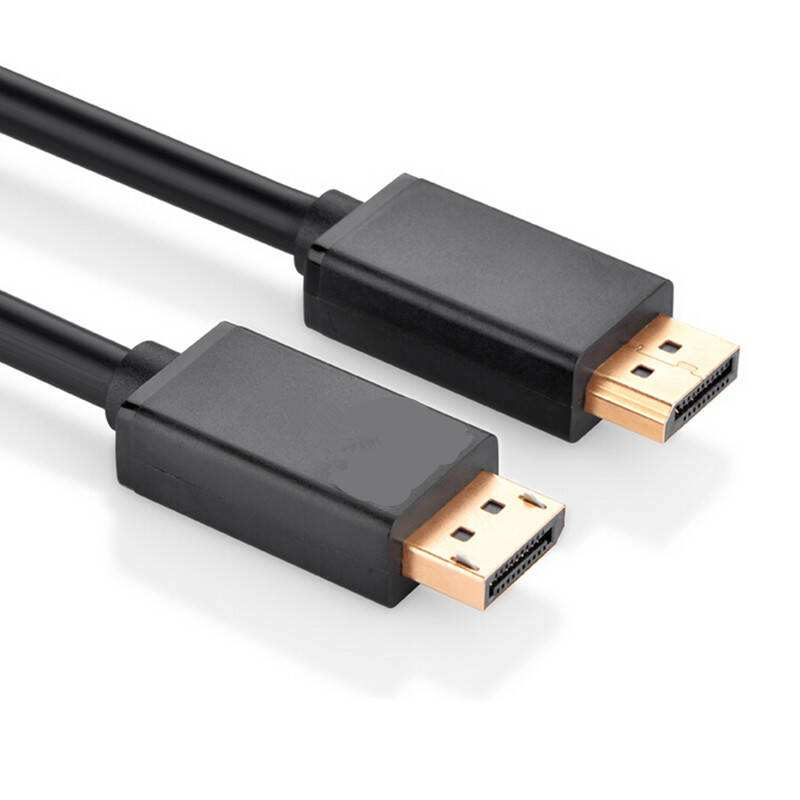

1.4、DP线

DP是目前较超前、较完善的接口,它可以被牢固的安装到机器上,同时通过转换器可以兼容VGA、DVI和HDMI。DP 1.4版本功能强大,伴随着适应性强化垂直同步功能,这一版本支持8K视频在60Hz。

金佳佰业电竞DP线支持2K 144HZ超高刷新率,超高的刷新率让HDMI、VGA等接口望其项背,可以为广大游戏玩家带来更稳定、更畅快的游戏体验。市场上DP线最长一般是在10米左右,再远性能就损耗很大了。

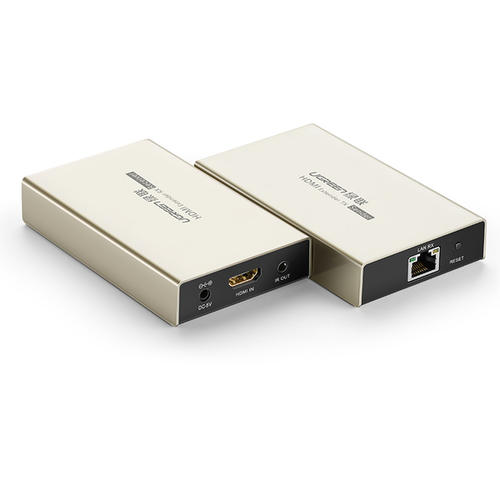

1.5、HDMI 网线延长器

 传统的HDMI延长器分为两种,一类是传输模拟信号,市场上称传输距离为300米,但经过现在的实测最远的能达到250米,模拟信号从传出的第1米开始就会出现衰减现象,传输的距离越远信号衰减的程度也就越强,如果所传输的信号输出到大屏的话,那么输出的画面根本就不能看。另一种传统的HDMI延长器传输的是数字信号,由发送端和接收端组成,发送端负责完成信号获取和压缩的作用,接收端负责完成信号的解码和端口分配,最远的传输距离为60米。最新HDMI延长器可以解决高清HDMI远距离传输的产品,由编码器、中继器以及解码器三部分组成,中间通过cat5/5e/6网线进行连接,应用这套产品可以将1080p音视频信号通过网线连接至1000米。产品延长距离远,图像清晰,操作灵活方便,支持链型和树型的高清音视频传输。

1.6、HDMI光纤延长器

HDMI光纤延长器是用来延长信号的传输器件,解决HDMI音视频信号无法远距离传输的问题,且保证信号传输的质量。延长器一般分发送端和接收端,HDMI光纤延长器采用10位数字无压缩技术,发射端负责信号的获取,一般远距离通过光纤传输,最远可达80KM。接收端负责完成信号的解码和端口分配。光端机传输具有衰减小、频带宽、抗干扰性强、安全性能高、体积小、重量轻等优点,所以在长距离传输和特殊环境等方面具有无法比拟优势。

二、信号传输设备选择

信号传输设备要求:

2.1、信号传输稳定

首先确保信号传输稳定。信号发送端到信号显示端之间,中间环节越少,信号传输越稳定。支持长距离传输的设备,一般需要配备额外电源供电。如果是短距离信号传输建议之间用HDMI、DIV、DP等成品线即可。注意:VAG 为模拟信号,抗干扰能力弱,最大支持1080P分辨率不建议使用。

2.2、施工简单、便捷

现场布线时候,由于DIV、DP、DHMI、VGA线头个头比较大,复杂的布线环境,容易导致线头脱落导致成品线不能使用。这种情况下建议使用双绞线或者光纤。建议:保守情况下也可以同时布置成品线和双绞线,万一成品线不能使用情况下可以使用双绞线进行信号传输。

2.3、性价比

DIV、DP、DHMI、VGA成品线价格相对比较便宜。如果成品线材能够满足要求,采用相对性价比高的设备。

三、建议

1、前期放线是必须考虑全面,采用稳定可靠的产品。

2、布线过程中,有条件的多预留一条备用线。
